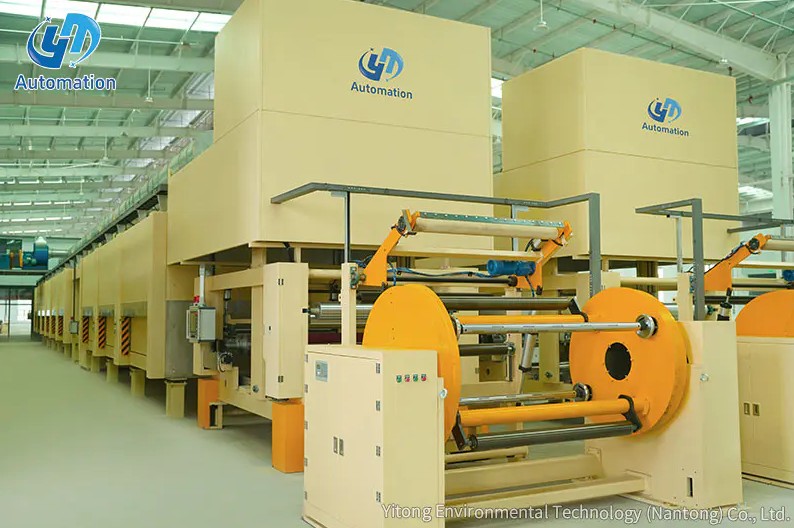

Hur fungerar en roterande avrullare?

A Roterande avrullare fungerar genom att stödja en lindad rulle av banmaterial på en roterande axel eller chuck och sedan aktivt kontrollera hastigheten och bromsmomentet som appliceras på den axeln när nedströmsprocessen drar material från rullen. Kärnprincipen är kontinuerlig spänningskontroll: eftersom valsdiametern minskar under avlindningen, kräver samma linjära banhastighet progressivt mindre rotationsmoment, och avrullarens kontrollsystem kompenserar automatiskt för att bibehålla en stabil, konsekvent banspänning under rullens livslängd. Yitong Environmental Technology beskriver denna funktion tydligt: ​​en roterande avrullare matar kontinuerligt en materialrulle in i en nedströms omvandlings-, tryck-, beläggnings- eller lamineringsprocess med en kontrollerad hastighet och spänning, roterar moderrullen när materialet förbrukas och upprätthåller en jämn banmatning utan avbrott (Källa: Yitong Environmental Technology, What Is a Roterande avrullare). Spänningens noggrannhet är viktig eftersom inkonsekvent spänning orsakar rynkor, brott, registreringsfel och utskriftsfel som kostar tid och material att korrigera.

Det grundläggande problemet En Rotary Unwinder löser

För att förstå hur en roterande avrullare fungerar, hjälper det att förstå problemet den finns för att lösa. Webbaserade tillverkningsprocesser, inklusive tryckning, skärning, beläggning, laminering och flexibel förpackningskonvertering, kräver alla ett kontinuerligt, stabilt spänningsflöde av material som kommer in i maskinen med jämn hastighet. Råmaterialet anländer som en lindad rulle, och en lindad rulle utgör en grundläggande mekanisk utmaning: när materialet förbrukas från utsidan av rullen och inåt, minskar rulldiametern kontinuerligt. Vid konstant axelhastighet ger en rulle med mindre diameter mindre bana per varv. At constant tension with a simple braking system, the tension increases as diameter decreases because the same brake torque now acts on a smaller moment arm.

Jota Machinery förklarar detta direkt: ett avrullningsställ är mycket mer än en mekanisk hållare; det är ett noggrant konstruerat system designat för att stödja tunga jumborullar, kontrollera spänningen när valsdiametern minskar och hålla banan i linje när den går in i nedströmssektioner, med korrekt design som förhindrar rynkor, brott och ojämna kanter som kostar timmar av stillestånd och produktkonsistens (Källa: Jota Machinery, What Is an Unwind Stand). En roterande avrullare tar itu med detta problem med minskande diameter genom antingen en diameteravkännande kontrollslinga, ett återkopplingssystem för dansrullen eller ett system för mätning av lastcellers spänning, var och en kontinuerligt justerar avlindningsmomentet för att kompensera för den förändrade valsgeometrin.

Mekaniska kärnkomponenter i en roterande avrullare

En roterande avrullare integrerar flera mekaniska och styrande delsystem, som vart och ett utför en specifik funktion i banhanteringssekvensen.

Huvudram och rullstödssystem

Huvudramen tillhandahåller den strukturella grunden som stöder huvudrullens vikt och motstår de dynamiska krafter som genereras under bandragning, acceleration och retardation. Rullstöd har en av två huvudformer: en axelkonstruktion där en dornaxel träs genom rullkärnan och låses i sidomonterade lager, eller en axellös konstruktion där hydrauliska eller mekaniska chuckar expanderar in i rullkärnan från varje ände utan att kräva en fullängdsaxel. Jota Machinery noterar att axellösa revolversystem används för flexibla förpackningsfilmer för att säkerställa smidig hantering av töjbara material, medan axelbaserade konstruktioner är vanligare för applikationer med styv film, papper och folie där kärnretention är mindre av intresse (Källa: Jota Machinery, What Is an Unwind Stand). Förälderrullar av papper kan väga flera ton och överstiga 2 500 mm i diameter, vilket kräver kraftig ramkonstruktion och högt vridmoment för att hantera säkert (Källa: Yitong Environmental Technology, What Is a Rotary Unwinder).

Broms- eller drivsystem

Broms- eller drivsystemet är det som fysiskt styr rullaxelns rotation som svar på bandragningen som appliceras av nedströmsmaskinen. Tre huvudsakliga aktiveringsteknologier används.

In pneumatic brake systems, air pressure applied to a disc or drum brake on the unwind shaft creates the braking torque that resists the pull of the downstream process. Ett grundläggande mekaniskt tillvägagångssätt använder pneumatik eller fjädrar för att balansera kraften från en roterande dansare eller roterande webbfeston mot en broms på avrullningsaxeln, som beskrivs av Label and Narrow Web i en teknisk översikt över konverterande utrustningskonfigurationer (Källa: Label and Narrow Web, Rewinds, Unwinds and Splicers). Lufttrycket moduleras av spänningsregulatorn i realtid för att kompensera för den minskande valsdiametern.

I magnetiska pulverbromssystem genererar elektrisk ström genom en pulverfylld koppling bromsmomentet, med vridmomentutgång proportionell mot den applicerade strömmen. Detta tillåter mycket smidig, elektroniskt exakt vridmomentmodulering utan hystereseffekter som kan påverka mekaniska bromsar.

I konfigurationer med driven avrullare styr en regenererande motor aktivt axelhastigheten snarare än att bara anbringa bromsmotstånd. Detta gör det möjligt för avrullaren att hantera rullar med stor diameter med hög tröghet mer exakt under acceleration och retardation, och att delta i spänningskontroll genom att variera motorhastigheten som svar på dansarposition eller lastcellsåterkopplingssignaler.

Dansarrulle Och Spänningsavkänning

Dansrullen är den komponent som mest direkt upprätthåller kontinuerlig spänningskontroll mellan avrullaren och nedströmsprocessen. En dansrulle är en fritt flytande rulle som vilar på banan mellan avrullningsaxeln och det första fasta nypet eller styrvalsen nedströms. Montalvo Corporation beskriver principen: alla spänningskontroller för dansare har tomgångsrullar eller armar som är förspända för en riktning, och när en bana dras över en dansrulle, rör den sig som svar på eventuella förändringar i dess position, med rörelse som återspeglar en förändring i banspänningen, och en sensor som övervakar den positionen för att kontrollera drivningens rörelse (Källa: Montalvo Control Basic, Dancer Roll Tens).

Dansarrullen fungerar som en mekanisk buffert och sensor samtidigt. När nedströmsprocessen drar mer bana än vad avrullaren levererar, tappar dansaren och kontrollsystemet reagerar genom att minska bromsmomentet eller öka motorhastigheten för att återställa tillförseln. När utbudet överstiger efterfrågan stiger dansaren och systemet bromsar mer eller minskar hastigheten. Yitong Environmental Technology rapporterar att lastcellssystem, där kraftgivare mäter den faktiska banspänningen vid en fast rulle, uppnår spänningskontrollnoggrannhet på plus eller minus 1 till 3 procent av börvärdet under stable operating conditions (Source: Yitong Environmental Technology, What Is a Rotary Unwinder).

Webbguidesystem

Även en vällindad rulle kommer att uppvisa viss lateral banvandring när rullen lindas av på grund av kantvariation, kärnteleskopering eller materialbreddsinkonsekvens över valsbredden. Ett banstyrningssystem korrigerar detta genom att känna av bankanten eller mittlinjepositionen och flytta antingen avrullningsstället eller en styrrulle för att hålla banan centrerad när den går in i nedströmsprocessen. Utan banstyrning skulle sidoförskjutning i banan orsaka felinriktning i tryckregistrering, ojämna slitsskärningar och problem med beläggningstäckning över banans bredd.

Hur spänningskontroll fungerar genom rullens liv

Den mest tekniskt krävande aspekten av roterande avrullningsoperation är att upprätthålla konstant banspänning från en full rulle till en nästan tom kärna, eftersom valsens geometri förändras kontinuerligt och det korrekta bromsmomentet ändras med den.

Diameter-vridmomentförhållandet

Banspänningen i Newtons eller punds kraft bestäms av förhållandet mellan bromsmomentet som appliceras på avrullningsaxeln och den aktuella rullradien. När rullen minskar i diameter, kräver samma banspänning progressivt mindre bromsmoment, enligt förhållandet: spänning är lika med vridmoment dividerat med radie. Ett styrsystem som håller bromsmomentet konstant när rullen minskar i diameter kommer successivt att överspänninga banan, vilket så småningom orsakar banbrott. A system that correctly reduces torque proportionally as the diameter decreases maintains constant tension through the full roll life.

Diametermätningsmetoder

Styrsystemet behöver känna till den aktuella valsdiametern för att kunna beräkna rätt vridmomentkommando när som helst. Tre tillvägagångssätt används i praktiken. Ultraljuds- eller laserdiametersensorer mäter rulldiametern direkt i realtid och matar detta värde till spänningsregulatorn. Roterande omkodarbaserad beräkning använder förhållandet mellan axelvarv och banhastighet, mätt vid en nedströms varvräknarvals, för att beräkna valsdiameter matematiskt utan direkt mätning. Dansarpositionsintegration använder dansrullens positionshistorik över tid för att spåra förbrukat material och härleda aktuell diameter.

Mitsubishi Electrics tekniska referens för spänningskontroll identifierar dessa som huvudkategorierna av spänningskontrollmetoder, och klassificerar dem som manuell, detektering av rulldiameter med öppen slinga och spänningsåterkoppling med sluten slinga, med återkopplingsmetoden med sluten slinga som ger den bästa noggrannheten för höghastighetskonverteringstillämpningar (Källa: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).

Spänningszoner I Hela Linjen

En roterande avrullare styr inte spänningen för hela produktionslinjen. Den kontrollerar spänningen i avrullningszonen, som Montalvo Corporation definierar som zonen mellan avrullningsdrevet och den första masterdrivningen nedströms (Källa: Montalvo Corporation, Dancer Roll Tension Control Basics). Nedströms bearbetningszoner och återspolningszoner har var och en sina egna spänningskontrollslingor. Avrullarens uppgift är att tillhandahålla en konsekvent spänd bana som kommer in i det första nedströmsnypet, vid vilken punkt spänningskontrollen övergår till nästa zons kontrollsystem.

Automatisk skarvning: Körs utan att stanna

Vid konvertering av stora volymer är det en betydande källa till avfall och produktivitetsförlust att stoppa produktionslinjen varje gång en rulle material tar slut. Att föra en press tillbaka i register och upp i fart efter ett stopp förbrukar material och tid, och skrotet som genereras vid omstart ökar direkt produktionskostnaden. Ett automatiserat skarvningssystem på den roterande avrullaren eliminerar dessa stopp genom att förena spetsen av den utgående rullen till framkanten av en ny rulle medan linjen fortsätter att köras i produktionshastighet.

Pappers-, film- och folieomvandlare beskriver de bästa metoderna för denna process: spåra skarvens placering från avlindning till upprullningsmaskin när den fortskrider genom omvandlingsstadier, användande av en kärndetekteringsfunktion för att minimera återstående bana på den utlöpande rullen, förenkla skarvförberedelserna för att säkerställa konsekvent skarvningsposition och använda pastervalsteknologi med en elektromekanisk avfyrningsmekanism med en elektromekanisk avfyring av produkten (Källa: Pappersfilm- och folieomvandlare, effektivitet vid lindning och avrullning). När den utförs korrekt är en automatisk skarv väsentligen osynlig för nedströmsprocessen eftersom dansrullen absorberar den korta spänningstransienten under skarvningshändelsen.

Branscher och material där roterande avrullare används

Rotary unwinders appear wherever a wound roll of material is the input to a continuous production process.

1. Tillverkning av papper och mjukpapper, där moderrullar kan väga flera ton och överstiga 2 500 mm i diameter, kräver kraftig ramkonstruktion och bromssystem med högt vridmoment för att mata skärnings-, ark-, beläggnings- och trycklinjer (Källa: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Flexibel förpackningskonvertering, där plastfilm, aluminiumfolie, papper och laminatbanor matas in i påsframställningsmaskiner, form-fyll-förseglingslinjer och lamineringspressar med exakt kontrollerad spänning för att bibehålla dimensionsnoggrannheten genom värmeförseglingsoperationer
3. Etikettkonvertering och narrow web printing, där etikett och narrow web-konvertering är beroende av avrullare i början av pressen och rewinders i slutet, med spänningskontroll som är direkt kopplad till utskriftsregistreringskvaliteten under hela körningen (Källa: Label and Narrow Web, Rewinds and Unwinds)
4. Termopapper och etikettrullar, där bromsade eller axellösa avrullningar med stabil spänning specificeras för konsekvent utskriftskvalitet på rullar med varierande kärnhårdhet och lindningsdensitet (Källa: Jota Machinery, What Is an Unwind Stand)
5. Metallfolier och laminat, där motoriserad spänningskontroll förhindrar skrynkling eller rivning av tunna, lågtöjbara skikt där även korta spänningsspikar orsakar oåterkalleliga skador på banan
6. Produktion av fiberduk, där hygienprodukter, filtreringsmedia och geotextillinjer använder roterande avrullare för att mata breda rullar in i bearbetningsstadier med kontrollerad spänning utan att förvränga tygstrukturen

Viktiga specifikationer att utvärdera när du väljer en roterande avrullare

Att matcha en roterande avrullares specifikationer till applikationskraven avgör om den levererar konsekvent, problemfri drift eller blir en källa till pågående spänningsvariabilitet och stillestånd.

Den Ytinte Roterande avrullare är utformad för att möta hela spektrumet av dessa specifikationskrav för pappers-, film-, folie- och nonwoven-applikationer, genom att kombinera exakt spänningskontroll med robust ramkonstruktion och banstyrning för att leverera konsekvent, stabil banmatning till nedströms konverterings- och tryckprocesser.
