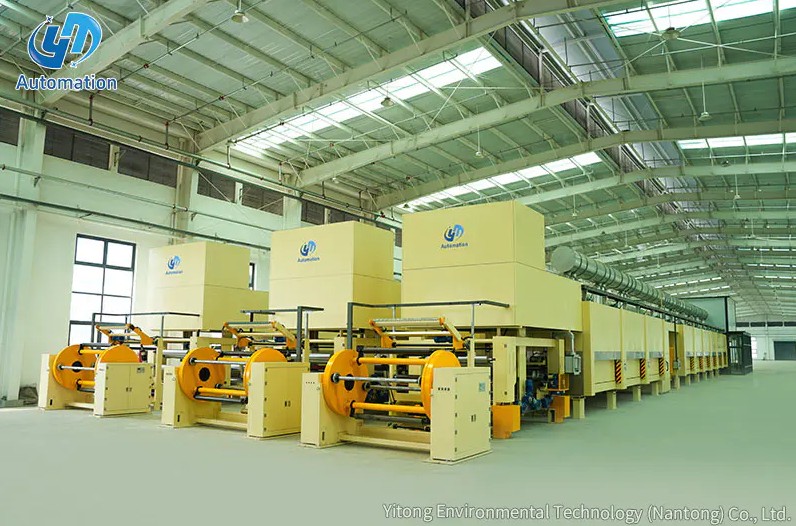

Hur fungerar en impregneringslinje?

An Impregneringslinje fungerar genom att systematiskt fylla lufthålen i elektriska motorlindningar, spolar eller andra porösa komponenter med lack eller harts, och sedan härda det fyllmaterialet till en solid isolerande massa. Processen följer en definierad sekvens: förvärm lindningen för att driva ut fukt och öppna mellanrum mellan ledarna, applicera impregneringsmediet genom doppnings-, dropp- eller vakuumtrycksmetoder, låt mediet penetrera helt och härda sedan i en bakugn för att tvärbinda hartset till ett hårt, hålrumsfritt isoleringssystem. NACH Engineering bekräftar att impregneringslinjer är standardutrustning inom motor- och generatorindustrin, som används för att impregnera spolar av LT- och HT-motorer och generatorer med lacker eller hartser för att förbättra isoleringsresistansen, förbättra övergripande prestanda, öka komponentlivslängden och att processen nu anses vara obligatorisk inom elindustrin (Källa: NACH Engineering, Resin Generator Industry). Det mest kritiska resultatet av en korrekt manövrerad impregneringslinje är ett nästan hålrumsfritt isoleringssystem som förhindrar inträngning av fukt, minskar spolvibrationer och avsevärt förlänger livslängden för den elektriska komponenten.

Varför impregnering är nödvändigt för elektriska lindningar

Innan en impregneringslinje bearbetar en lindning fylls utrymmena mellan enskilda ledartrådar i spolslitsarna med luft. Luft är en dålig värmeledare och en dålig elektrisk isolator vid förhöjda temperaturer, och den ger ingen mekanisk bindning mellan lindningens individuella ledningar. Resultatet är en lindning som överhettas, vibrerar internt och är känslig för fuktinducerade kortslutningar från den första dagen den är i drift.

Germana Motors tekniska guide förklarar de specifika prestandaförbättringarna som impregnering ger: att fylla luckorna i spollindningar och binda trådar till varandra och till omgivande isoleringsmaterial förbättrar elektrisk hållfasthet, mekaniska egenskaper, värmeledningsförmåga och skyddande prestanda samtidigt (Källa: Germana Motor, You Should Know About the Impregnation Windings Lack for Motor). Godfrey och Wings processdokumentation lägger till antivibrationsfördelen: det vanligaste felläget i motorer är nötning orsakad av vibrationer, vilket orsakar slitage och skav som så småningom gör att lindningen misslyckas dielektriskt, och att ha lindningen helt inkapslad med impregneringsharts fungerar som ett lim mellan motorns samslitningssträngar, och reducerar: Wing, förstå hur vakuumtrycksimpregnering VPI fungerar).

Ett patent för impregnering av statorspolarlack beskriver den underliggande risken som gör processen väsentlig: i motorer som används i fuktiga miljöer, såsom kompressormotorer i kylskåp eller luftkonditioneringsanläggningar, kan vätska inklusive fukt komma i kontakt med spollindningen och orsaka kortslutning om lindningsytan inte är isolerad, vilket kan orsaka motorfel eller brand (Källa: USP3TO Patent, Impregnish, Impregnish) Metod för statorspolelindning). Impregneringslinjen är det industriella systemet som applicerar och härdar den skyddande beläggningen konsekvent och vid produktionsvolym.

De tre huvudsakliga impregneringsmetoderna som används i produktionslinjer

En impregneringslinje är konfigurerad kring en av tre primära impregneringsmetoder, var och en lämpad för olika motorstorlekar, produktionsvolymer och krav på isoleringsprestanda.

Översvämningsimpregnering (doppning och bakning)

Dopp- och bakmetoden sänker ner den förvärmda motorlindningen direkt i en tank med lack, låter den blötläggas tills de tillgängliga tomrummen är fyllda, drar tillbaka lindningen, låter överflödig lack rinna av och bakar sedan sammansättningen i en härdningsugn. NACH Engineering beskriver denna konfiguration: översvämningsimpregneringssystemet består av en lacklagringstank för kylförvaring och en doppningskammare, med motorlindningar monterade i en korgstruktur och hålls i dopptanken (Källa: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Denna metod är lämplig för lågspänningsmotorer med låg klassificering och för applikationer där isoleringsbehovet är måttligt. Dess begränsning är inträngningsdjupet: gravitation och kapillärverkan kan inte på ett tillförlitligt sätt driva in lack i de djupa slitsarna och trånga utrymmena i större eller mer komplexa lindningar.

Vakuumtrycksimpregnering (VPI)

Vakuumtrycksimpregnering är den mest effektiva metoden och den mest använda på moderna impregneringslinjer för mellan- och högspänningsmotorer. HECO beskriver processsekvensen: den förvärmda statorn eller rotorn sänks ner i VPI-tryckkammaren och ett vakuum dras upp; ett harts med noll procent lösningsmedel förs in i kammaren; tryck appliceras; och den nedsänkta enheten blir ordentligt impregnerad med hartset, vilket uppnår en 4 till 5 millimeters konstruktion av isoleringsharts och ett nästan hålfritt isoleringssystem (Källa: HECO, Isolerande elmotorer: VPI eller Varnish Dip). MES Singapores processdokumentation tillhandahåller steg-för-steg-sekvensen: förvärm lindningen, sänk ner den i tryckkammaren, förslut kammaren, dra ett vakuum, låt lösningsmedelsfritt epoxiharts flöda från hartskärlet in i kammaren tills lindningen är helt nedsänkt, applicera tryck tills lindningen är omfattande impregnerad, ta bort från resinet, och baka tills resinet är helt härdat, och MES: Isolering är viktig för dina motorlindningar).

Vakuumsteget är kritiskt eftersom det evakuerar den kvarvarande luften från varje tomrum i lindningen innan hartset kommer in. Utan detta steg bildar instängd luft bubblor i det härdade hartset som blir platser för partiell urladdning och eventuellt isolationsbrott under driftspänning. Dreisilker Electric Motors bekräftar att kapacitansen övervakas under VPI-cykeln för att fastställa att hartsfyllningen är acceptabel innan cykeln stängs, vilket ger en mätbar kvalitetsindikator inbyggd direkt i processen (Källa: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Metods).

Trickle (Rotary Drip) Impregnering

Dropplingsmetoden, även kallad rotationsimpregnering, roterar statorn på en horisontell axel medan den värms upp och droppar harts på lindningsändarna när den vrids. Lamnows tekniska beskrivning av processen förklarar penetrationsmekanismen: lack droppar på lindningsändarna och penetrerar de inre lindningarna och slitsarna under den kombinerade effekten av gravitation, kapillärverkan och centrifugalkraft som genereras av rotationen (Källa: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering bekräftar att denna metod används för snabba produktionscykler med minimalt eller inget slöseri med harts, vilket gör den särskilt lämpad för högvolymproduktion av mindre standardiserade motorer där genomströmning är det primära produktionsproblemet (Källa: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Hur en komplett impregneringslinje är uppbyggd

En produktionsimpregneringslinje integrerar flera sekventiella processstationer i ett kontinuerligt eller satsvis bearbetningssystem. Varje station utför en specifik funktion i den övergripande behandlingssekvensen.

Förvärmningsstation

Den första stationen värmer motorlindningen eller spolenheten till en definierad temperatur innan den kommer in i impregneringsmediet. Förvärmning har två funktioner: den driver ut kvarvarande fukt ur lindningen, vilket annars skulle förhindra hartsvidhäftning och skapa tomrum i den härdade isoleringen, och den minskar viskositeten hos hartset vid kontakt, vilket förbättrar penetrationen i täta mellanrum mellan ledarna. MES Singapores VPI-processdokumentation bekräftar att förvärmning av lindningen är det grundläggande första steget innan lindningen går in i impregneringskammaren (Källa: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Germana Motor bekräftar att de grundläggande kraven för impregneringslack inkluderar låg viskositet och högt fast innehåll specifikt för att säkerställa god penetration och beläggningsapplicering, och att förvärmningssteget underlättar detta genom att värma upp metallytor som hartset kommer i kontakt med (Källa: Germana Motor, Impregneringslack för Motorlindningar).

Impregneringsstation

Impregneringsstationen är kärnan i linjen. För VPI-linjer är detta ett förseglat tryckkärl utrustat med vakuumpumpanslutningar, ett hartsöverföringssystem anslutet till en separat temperaturkontrollerad hartslagringstank och tryckkontrollinstrument. För sipplingsimpregneringslinjer är det en rotationsfixtur med en kontrollerad droppmunstycksuppsättning och en uppfångningsbricka som återcirkulerar överflödigt harts. För doppledningar är det dopptanken med nivåkontroll och ett dräneringsställ ovanför. NACH Engineerings anläggningsbeskrivning noterar att för VPI-system kan hartset tvingas fram med ytterligare tryck för bättre penetration, och att efter den angivna tiden överförs hartset tillbaka till lagringstanken och lagras i kalla förhållanden för att bevara dess brukstid (Källa: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

Dränerings- och gelningsstation

Efter impregneringen dras lindningen bort från mediet och placeras så att överskottet av harts kan rinna av innan ugnshärdning. I droppimpregneringslinjer inkluderar denna station ofta ett kort gelningsuppvärmningssteg som delvis härdar hartsytan för att förhindra dropp och sjunkande under transport till härdningsugnen. Korrekt dränerings- och gelningskontroll förhindrar att plastpölar bildas runt lindningsändarna som skulle kräva borttagning efter härdning och som kan påverka dimensionstoleranserna.

Härdningsugn

Härdningsugnen fullbordar tvärbindningen av impregneringshartset till dess slutliga fasta tillstånd. Tids- och temperaturprofiler i ugnen specificeras av hartstillverkaren och måste följas noggrant, eftersom underhärdning lämnar otvärbunden harts som förblir spröd och inte fungerar, medan överhärdning kan orsaka värmeskador på lindningsisoleringsmaterialen intill hartset. Germana Motors specifikation för krav på härdning av impregneringslack inkluderar snabb härdning, låg temperatur och god inre torkning som de tre nyckelegenskaperna som en produktionslinje kräver av hartssystemet (Källa: Germana Motor, Impregneringslack för motorlindningar).

Lack och hartstyper som används på impregneringslinjer

Det kemiska systemet som används i impregneringsprocessen bestämmer penetrationsdjup, härdningshastighet, hålrumsfyllningskvalitet och den färdiga isoleringens värmeklass. Två huvudkategorier används över moderna impregneringslinjer.

Lösningsmedelsbaserade impregneringslacker

Lösningsmedelsbaserade lacker bär de aktiva hartsfastämnena lösta i ett organiskt lösningsmedel som avdunstar under härdningen. Germana Motors tekniska översikt noterar att lösningsmedelsbaserade impregneringslacker erbjuder god lagringsstabilitet, penetration och filmbildande egenskaper till relativt låg kostnad, men kräver längre impregnerings- och gräddningstider, samt att restlösningsmedel kan skapa tomrum i det impregnerade materialet samtidigt som förångande lösningsmedel bidrar till miljöföroreningar (Källa: Motor Germana Motorings). Dessa lacker används främst för lågspänningsmotorer och elektriska lindningar där prestandakraven är måttliga.

Lösningsmedelsfria impregneringshartser

Lösningsmedelsfria hartser är det föredragna valet för moderna VPI-linjer och högpresterande applikationer. Germana Motor bekräftar att lösningsmedelsfria impregneringslacker härdar snabbt med korta impregnerings- och gräddningstider, eliminerar luftgap i de impregnerade isoleringsdelarna genom att inte lämna några hålrum i lösningsmedel, och erbjuder bättre sammanhållning, elektrisk och mekanisk prestanda än lösningsmedelsbaserade alternativ, vilket är anledningen till att de har använts i stor utsträckning inom högspänningsmotorer, motor: Impregna Vara. lindningar). HECO specificerar att hartset som används i VPI-system innehåller noll procent lösningsmedel, vilket ger den hålrumsfria isoleringskonstruktionen som definierar fördelen med VPI-processen (Källa: HECO, Insulating Electric Motors: VPI eller Varnish Dip).

Branscher och applikationer som använder impregneringslinjer

Impregneringslinjer tjänar alla tillverknings- eller reparationsprocesser som producerar eller rekonditionerar elektriska lindningar och spolar för service under elektrisk spänning.

1. Tillverkning av elmotorer: statorer och rotorer för induktionsmotorer, permanentmagnetmotorer och servomotorer med alla märkeffekter impregneras före slutmontering för att uppnå nominell isoleringsklass och dielektrisk styrka
2. Generatortillverkning: stora generatorstatorlindningar för kraftgenereringsutrustning bearbetas genom VPI-linjer för att uppnå den tomrumsfria isoleringen som krävs vid medelhöga och höga driftsspänningar
3. Transformatortillverkning: transformatorlindningar är impregnerade för att eliminera fukt, förbättra värmeavledning från ledare till kärna och öka den mekaniska stabiliteten mot kortslutningskrafter (Källa: Godfrey och Wing, VPI for Transformers: Improving Reliability)
4. Motorreparationsverkstäder: omlindade motorer kräver impregnering efter lindningsbyte för att återställa isoleringsintegriteten, med VPI som används för mellanspänningsmotorer och dip and bake används för mindre lågspänningsenheter (Källa: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings)
5. Kompressor- och apparatmotorproduktion: motorer som används i fuktiga miljöer som kyl- och luftkonditioneringskompressorer kräver lackimpregnering för att förhindra kortslutning av spolen från fuktkontakt (Källa: USPTO-patent 12542473, Varnish Impregnation Method of Stator Coil Winding)

Kvalitetsindikatorer för en korrekt driven impregneringslinje

En korrekt designad och manövrerad impregneringslinje ger mätbara kvalitetsresultat som kan verifieras på varje bearbetad lindning innan den lämnar linjen.

1. Mätning av isolationsresistans: megaohm-resistans från lindning till jord bör uppfylla eller överstiga det specificerade minimum för isoleringsklassen efter härdning; förbättring av isoleringsmotstånd jämfört med den oimpregnerade lindningen bekräftar att lufthåligheter har ersatts med fast harts
2. Kapacitansövervakning under VPI: Dreisilker Electric Motors bekräftar att kapacitansen övervakas under VPI-cykeln för att fastställa att hartsfyllningen är acceptabel innan cykeln slutar, eftersom ökande kapacitans indikerar progressiv hartsfyllning av lindningsvolymen (Källa: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Methods)
3. Visuell inspektion för yttäckning och frånvaro av ohärdade våta fläckar, droppansamlingar vid lindningsändar och kala ledarområden som indikerar ofullständig penetrering
4. Dielektriskt motståndstest vid märkspänning efter härdning, vilket bekräftar att isoleringssystemet kan upprätthålla driftsspänning utan genombrott

Den Ytinte Impregneringslinje sortimentet är konstruerat för att stödja konsekventa, repeterbara resultat över dessa kvalitetsindikatorer, genom att kombinera exakt temperaturkontroll vid förvärmnings- och härdningsstadier, programmerbar impregneringscykelhantering och hartshanteringssystem som bibehåller materialegenskaper under hela produktionsdriften.
