Vad är syftet med en torktumlare för impregnerat dekorativt papper?

A torktumlare för impregnerat dekorpapper tjänar det kritiska syftet avlägsnande av bärarlösningsmedel från hartsmättat papper och förflyttning av hartshärdningen till det exakta B-stadiet (partiell härdning) behövs för nedströms laminering. Efter att ett dekorativt papper eller överläggspapper har passerat genom hartsbadet och pressat rullar på en impregneringslinje, bär det överskott av vatten eller lösningsmedel som måste avdunsta, och hartset måste vara delvis tvärbundet - varken för vått (vilket orsakar vidhäftning och ofullständig bindning) eller för härdat (vilket förhindrar ordentligt flöde och vidhäftning). Torken kontrollerar båda dessa utfall samtidigt över hela pappersbanans bredd, vid produktionshastigheter på upp till 80 till 200 meter per minut .

Torktumlarens tre samtidiga funktioner

Funktion 1: Lösningsmedel och vattenavdunstning

Melamin-formaldehyd- och urea-formaldehydhartser som används vid dekorativ pappersimpregnering är vattenbaserade lösningar. Efter beläggning bär papperet 30 till 50 % restfuktighet (i förhållande till pappersvikten) som måste reduceras till ett målinnehåll av flyktigt material — vanligtvis 5 till 8 % för vanliga lamineringsapplikationer. Torkens uppvärmda luftflöde förångar detta vatten från båda pappersytorna samtidigt. Fuktavlägsnandehastigheten styrs av lufttemperatur, lufthastighet och banhastighet - som alla måste balanseras för att uppnå jämn avdunstning utan att pappets yta bränns eller orsaka ojämn krympning.

Funktion 2: Resin B-Stage Advancement

När fukt avdunstar stiger hartstemperaturen och tvärbindningsreaktioner börjar - vilket leder till att hartset flyttas från dess flytande A-steg till det delvis härdade B-stadiet. B-stegsharts är torr vid beröring, hanterbar och skärbar, men innehåller fortfarande tillräckligt med ohärdade reaktiva grupper för att flyta under värme och tryck under varmpressning och binder permanent till substratet (MDF, spånskiva eller plywood). Torkens temperaturprofil måste föra fram härdningen till rätt grad - mätt som reaktivitet eller "flöde" — utan att överskrida till ett helt härdat (C-steg) tillstånd där ingen ytterligare bindning kan ske.

Torkugnar med flera zoner tillåter olika temperaturer i olika sektioner av torktumlaren – en zon med högre temperatur för initial fuktavlägsning, en kontrollerad zon med lägre temperatur för att avancera slutlig härdning – vilket ger operatörerna exakt kontroll över papperets slutliga B-stegs tillstånd.

Funktion 3: Pappersbanans spänning och transport

Torken måste transportera den ömtåliga, hartsmättade pappersbanan genom ugnen med jämn spänning utan att den går sönder eller skrynklas. Spänningskontrollsystem – samordnade mellan ingångs- och utloppsdriften – upprätthåller banspänningen inom en snäv tolerans i hela torkningszonen. Luftflotationstorkar (som stödjer banan på kuddar av uppvärmd luft utan kontakt) används för ömtåliga papper som inte tål rullkontakt under den våta, klibbiga fasen innan fullt B-steg har uppnåtts.

Torktumlarens konstruktion och viktiga tekniska egenskaper

Ugnsstruktur och värmeisolering

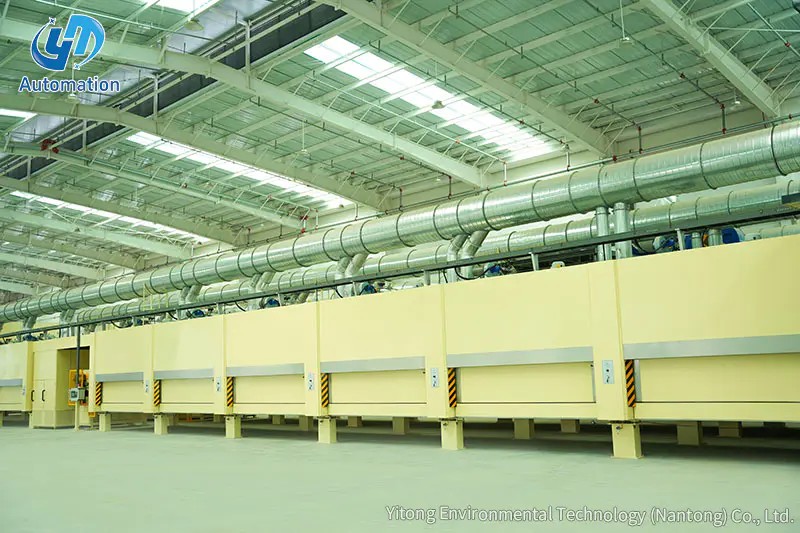

Det yttre höljet på en impregnerad papperstork är konstruerad av höghållfast stålplåt och konstruktionsstål , vilket ger styvheten för att bibehålla dimensionsstabilitet över hela ugnslängden - som kan sträcka sig 15 till 40 meter för produktionslinjer som arbetar med höga hastigheter. Stålskalet är fodrat med mineralull eller annan värmeisolering för att minimera värmeförlusten och bibehålla enhetlig ugnstemperatur. Invändiga luftkanaler och kanaler svetsas från galvaniserad stålplåt (vanligtvis 2 mm tjocklek) för att motstå den korrosiva kombinationen av värme, fukt och formaldehydångor som finns inuti ugnen under drift.

Luftcirkulationssystem

Återcirkulerande varmluft är det primära värmeöverföringsmediet. En termisk motor — vanligtvis klassad till 7,5 kW eller högre, kör vid 1 450 rpm — driver centrifugalfläktar som cirkulerar uppvärmd luft genom ugnen med kontrollerad hastighet. Fläkten drar luft genom en värmeväxlare (ånga, termisk olja eller gaseldad beroende på anläggningens infrastruktur), värmer upp den till måltemperaturen och leder den genom munstycksuppsättningar ovanför och under pappersbanan. Returluft passerar tillbaka genom värmeväxlaren för återuppvärmning, med en kontrollerad andel utblås för att avlägsna förångad fukt och formaldehydångor.

Luftvolymkontroll och gradvis uppstart

Luftvolymen som levereras till pappersbanan är inte fixerad – den justeras under uppstart och drift för att passa papperskvaliteten, linjehastigheten och hartstypen som bearbetas. Gradvis ökning av luftmängden under uppstart är väsentligt: att föra en färsk pappersledare genom ugnen under fullt luftflöde riskerar att banan går sönder från den turbulenta luften innan spänningen är helt etablerad. VFD-kontroller (Variable Frequency Drive) på fläktmotorerna möjliggör en mjuk, kontrollerad ökning av luftflödet från miniminivå till produktionsnivå när pappersbanan stabiliseras.

Kontroll av temperaturzon

Moderna torktumlare delar upp ugnen i oberoende kontrollerade temperaturzoner - vanligtvis 3 till 6 zoner från ingång till utgång. Temperaturen i varje zon övervakas av termoelementsensorer och styrs av PLC-drivna ställdon på värmetillförselventilerna. Denna zonstyrning gör det möjligt för operatörer att optimera temperaturprofilen för olika pappersvikter, hartskoncentrationer och linjehastigheter – för att uppnå konsekvent B-stegskvalitet under alla produktionsförhållanden.
