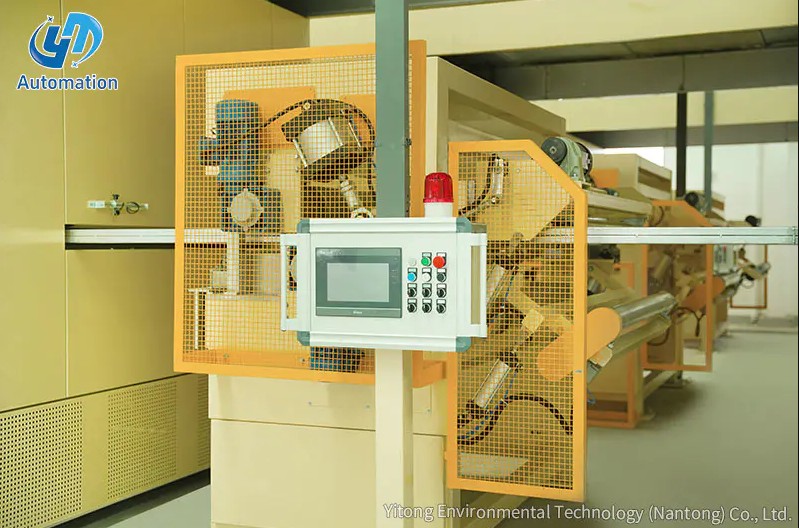

Vad är en sekundär beläggningsmaskin?

A sekundär beläggningsmaskin är en specialiserad del av industriell utrustning som används i tillverkningsprocessen för optiska fiberkablar för att applicera ett skyddande polymerskikt – känt som den sekundära beläggningen eller lösa röret – över optiska fibrer eller fiberband. Detta lager skyddar de ömtåliga glasfibrerna från mekanisk påfrestning, fukt och miljöskador , vilket gör det till ett av de mest kritiska stegen för att producera pålitliga fiberoptiska kablar. Kort sagt, den sekundära beläggningsmaskinen förvandlar ömtåliga nakna fibrer till hållbara, utplacerbara kabelkomponenter redo för ytterligare mantel och installation.

Utöver det enkla skyddet kontrollerar den sekundära beläggningsprocessen exakt buffertrörets diameter, väggtjocklek och gelfyllningsdensitet - vilket alla direkt påverkar kabelns optiska överföringsprestanda och långvariga hållbarhet i fält.

Kärnfunktion och roll i produktion av fiberoptiska kablar

I en typisk fiberoptisk kabeltillverkningslinje genomgår bara optiska fibrer först primär beläggning (akrylatbeläggning applicerad direkt på glaset) och går sedan in i det sekundära beläggningsstadiet. Den sekundära beläggningsmaskinen extruderar ett termoplastiskt material - oftast PBT (polybutylentereftalat), PP (polypropen) eller HDPE (högdensitetspolyeten) - runt en eller flera fibrer för att bilda ett buffertrör.

Denna process involverar vanligtvis tre samtidiga operationer:

• Fiberutdelning och spänningskontroll för att bibehålla konsekvent fiberposition i röret
• Injektion med gel eller tixotrop förening för att fylla röret och förhindra att vatten tränger in
• Extrudering och kylning för att bilda och stelna det yttre buffertröret

Resultatet är en buffert med löst rör – den grundläggande byggstenen som används i konstruktioner med strängad, slitsad kärna och fiberkablar som används i telekommunikationsnätverk över hela världen.

Maskinram och strukturell design

Den strukturella integriteten hos en sekundär beläggningsmaskin är grundläggande för precisionstillverkning. Maskinramen är vanligtvis tillverkad med högspänningssvetsning av A3 stålplåt i kombination med bearbetning av konstruktionsstål (typ stål) , vilket säkerställer att hela plattformen förblir stel och vibrationsfri även under kontinuerlig drift med hög hastighet.

A3-stål (motsvarande Q235 i kinesiska standarder) erbjuder utmärkt svetsbarhet, måttlig draghållfasthet (vanligtvis 370–500 MPa) och god duktilitet – vilket gör det till ett idealiskt basmaterial för ramar för tunga industrimaskiner. Den svetsade och bearbetade ramen motstår böjning och termisk deformation, vilket är avgörande för att upprätthålla inriktningstoleranser så snäva som ±0,01 mm över extruderingsformen och kyltrågsystemet.

Den robusta ramdesignen rymmer också vikten och vibrationerna av:

• Kraftiga fiberutbetalningsrullar (rymmer ofta 25 km eller mer fiber per spole)
• Extrudercylindern och skruvenheten (vanligtvis 30–60 mm skruvdiameter)
• Flera kylvattentråg, ofta 6–10 meter i total längd
• Kapstanet och upptagningssystemet körs med hastigheter på upp till 300 m/min

Beläggningsstruktur: Ansiktsbeläggning och bottenbeläggning

En av de definierande strukturella egenskaperna hos en sekundär beläggningsmaskin är dess tvåskiktsbeläggningskonfiguration. I en standarduppställning är ansiktsbeläggningen placerad på framsidan av maskinen och bottenbeläggningen är placerad på baksidan. Detta arrangemang säkerställer att beläggningen appliceras i en exakt, skiktad sekvens som bygger upp buffertrörets vägg jämnt och utan delaminering.

Ansiktsbeläggning (framtill)

Ytbeläggningen bildar den inre ytan av buffertröret som kommer i kontakt med de optiska fibrerna eller gelfyllningsmassan. Detta skikt måste vara kemiskt inert mot den tixotropa fyllningsgelen och får inte inducera mikroböjningsspänningar på fibrerna. Material som PBT används ofta här på grund av deras låga krympningshastighet och utmärkta dimensionsstabilitet - PBT uppvisar vanligtvis en linjär krympning på mindre än 0,5 % efter kylning, vilket är viktigt för att bibehålla den nödvändiga överskottsfiberlängden (EFL) inuti röret.

Bottenbeläggning (bakre position)

Bottenbeläggningen bildar buffertrörets yttre skyddsvägg och ger de mekaniska egenskaper som behövs för kabeltrådning och installation. Detta skikt kan använda samma eller ett kompatibelt termoplastmaterial och måste binda sömlöst med ytbeläggningen. Väggtjockleken på bottenbeläggningen kontrolleras exakt – vanligtvis mellan 0,3 mm och 0,9 mm – beroende på kabeldesignspecifikationen och den avsedda användningsmiljön (t.ex. antenn, direkt nedgrävning eller kanalinstallation).

Arrangemanget fram och bak av dessa två beläggningsskikt gör att varje extruderhuvud kan justeras individuellt vad gäller temperaturprofil, smälttryck och materialgenomströmning, vilket ger tillverkarna granulär kontroll över rörgeometri och mekanisk prestanda.

Nyckelkomponenter i en sekundär beläggningsmaskin

En komplett sekundär beläggningslinje består av flera integrerade delsystem. Att förstå varje komponent hjälper tillverkarna att optimera produktionseffektiviteten och produktkvaliteten.

Moderna maskiner integrerar också en PLC-baserat styrsystem som koordinerar alla delsystem i realtid, vilket möjliggör återkoppling i sluten slinga mellan OD-mätaravläsningarna och extruderskruvens hastighet eller kapstanhastighet för att bibehålla dimensionella toleranser automatiskt under hela produktionskörningen.

Tekniska specifikationer och prestandaparametrar

Sekundära beläggningsmaskiner varierar avsevärt i kapacitet beroende på den avsedda applikationen och produktionsvolymen. Nedan är representativa tekniska parametrar för maskiner med medelhög till hög kapacitet som används i kommersiella fiberoptiska kabelanläggningar:

• Linjehastighet: 40–300 m/min (höghastighetsmodeller optimerade för massproduktion)
• Antal fibrer per tub: 1 till 24 fibrer (band-kapabla modeller stöder upp till 12-fiber band)
• Buffertrörets OD-intervall: 1,0 mm till 4,0 mm
• Väggtjocklekskontroll: ±0,05 mm eller bättre
• Extruderskruvens diameter: 30 mm, 45 mm eller 60 mm beroende på genomströmningskrav
• Kompatibla material: PBT, PP, HDPE, LSZH föreningar
• Strömförbrukning: typiskt 30–80 kW för hela linjen
• Maskinens fotavtryck: cirka 15–30 meter i längd beroende på kyltrågskonfiguration

Överskottsfiberlängden (EFL) inuti röret - en kritisk parameter som bestämmer hur väl kabeln klarar dragbelastning utan att belasta fibrerna - ställs vanligtvis mellan 0,2 % och 0,5 % , och styrs av förhållandet mellan fiberns utbetalningshastighet och kapstanlinjens hastighet.

Typer av sekundära beläggningsmaskiner

Olika kabelkonstruktioner kräver olika konfigurationer av sekundära beläggningsmaskiner. De tre primära typerna är:

Enkelrörs sekundär beläggningslinje

Producerar ett buffertrör åt gången och är lämplig för mindre produktionsoperationer eller specialkabeltyper. Dessa maskiner är enklare att använda och underhålla, med investeringskostnader som vanligtvis sträcker sig från $80 000 till $200 000 USD för en komplett linje.

Flerrörs sekundär beläggningslinje

Kan producera flera rör samtidigt parallellt, vilket avsevärt ökar genomströmningen. Kabeltillverkare av hög volym som använder miljontals fiberkilometer per år förlitar sig ofta på flerrörslinjer för att uppfylla produktionsmålen utan att proportionellt skala golvyta eller arbetskraft.

Ribbon Fiber Secondary Coating Line

Speciellt utformad för att belägga platta fiberstaplar (4, 8 eller 12 fiberband) snarare än enskilda lösa fibrer. Formhuvudet och kylsystemet är modifierade för att anpassas till bandets plana profil, och EFL-kontroll är särskilt viktigt för att undvika att bandet bucklas eller fiberspänningar inuti röret.

Den sekundära beläggningsprocessen steg för steg

Att förstå produktionsprocessen hjälper operatörer att felsöka kvalitetsproblem och optimera maskininställningar. Här är standardsekvensen för en typisk sekundär beläggningskörning:

1. Fiberladdning: Primärt belagda optiska fibrer laddas på payoff-rullar. Fiberspänningen ställs in efter antalet fibrer per tub och materialet som extruderas.
2. Gängning och justering: Fibrer träs genom fiberstyrningen, formspetsen och formkroppen. Korrekt centrering av fibrerna i formen är avgörande för att uppnå enhetlig väggtjocklek.
3. Extruder förvärmning: Extrudercylinderzonerna rampas upp till driftstemperatur - för PBT betyder detta vanligtvis en temperaturprofil från 200°C (matningszon) till 260°C (matriszon). Uppvärmningstiden är vanligtvis 30–60 minuter.
4. Grundning av gelsystemet: Den tixotropa fyllmassan värms upp och grundas genom injektionsnålen tills den flyter konsekvent, vilket säkerställer att det inte finns några luftfickor i gellinjen.
5. Uppstart och hastighetsramp: Linjen startar med låg hastighet (10–20 m/min) medan rörets OD, väggtjocklek och fiberposition verifieras. Hastigheten ökas gradvis till målproduktionshastigheten.
6. Steady-state produktion: PLC-styrsystemet övervakar OD i realtid och gör mikrojusteringar för att hålla rördimensionerna inom specifikationerna. Operatörer övervakar processen genom HMI-skärmar och periodisk manuell provtagning.
7. Spolbyte: När en upptagningsspole är full, utför linjen en automatisk eller halvautomatisk omställning, skär av röret och överför till en ny spole med minimal produktionsförlust.

Kvalitetskontroll i sekundär beläggning

Kvalitet i sekundär beläggning mäts mot både dimensionsstandarder och optiska prestandastandarder. Viktiga kvalitetsparametrar inkluderar ytterdiameter (OD), innerdiameter (ID), väggtjockleksexcentricitet, gelfyllningsnivå och EFL. Dessa måste uppfylla internationella standarder som IEC 60794-1 och ITU-T G.652 för den färdiga kabeln.

Vanliga kvalitetsbrister och deras grundorsaker inkluderar:

• Variation av rördiameter: Orsakas vanligtvis av fluktuerande linjehastighet, instabilitet i smälttrycket eller variationer i kylvattentemperaturen.
• Väggexcentricitet: Resultatet av fiberfel i formen eller ojämn termisk fördelning över formhuvudet.
• Otillräcklig gelfyllning: Orsakas av gelpumpens kalibreringsfel eller luftinneslutning i gelförsörjningssystemet, vilket leder till vattenblockerande fel under drift.
• Fiberknäckning eller hög EFL: Uppstår när fiberutbetalningshastigheten är för hög i förhållande till linjehastigheten, vilket ökar dämpningen på utplacerade kabelsektioner.
• Ytgrovhet eller nålhål: Typiskt ett tecken på fuktförorening i pelletsmatningen eller felaktiga extrudertemperaturzoner.

Färdiga rör provtas regelbundet för draghållfasthet (typiskt testade vid 100 N/100 mm minimum), krossmotstånd och optisk dämpningsverifiering vid 1310 nm och 1550 nm våglängder.

Applikationer och branschrelevans

Sekundära beläggningsmaskiner är oumbärliga i produktionen av praktiskt taget alla typer av fiberoptiska kablar som används i modern telekommunikationsinfrastruktur. Viktiga applikationsområden inkluderar:

• Telekomstamkablar: Kablar med högt fiberantal (144 till 1728 fibrer) som används i långdistans- och tunnelbanenät är beroende av sekundärt belagda precisionsrör för både fiberskydd och kabelprestanda.
• FTTH (Fiber to the Home) kablar: Fallkablar och distributionskablar för sista mils anslutningar kräver konsekvent, billig produktion av lösa rör vid höga hastigheter.
• Sjökabelmatare: Högpresterande PBT-rör som används i undervattenskabelsystem måste uppfylla extremt snäva dimensionella toleranser, vilket gör avancerad sekundär beläggningsutrustning nödvändig.
• Industriella och militära kablar: Robusta kablar för tuffa miljöer använder ofta specialsammansatta sekundära beläggningsmaterial bearbetade på samma typ av maskiner med skräddarsydda formkonfigurationer.

Globala fiberoptiska kablar fortsätter att expandera snabbt, drivet av 5G-utbyggnader, hyperskaliga datacenterutbyggnader och nationella bredbandsinitiativ. Branschanalytiker räknar med att den globala fiberoptiska kabelmarknaden kommer att överstiga 20 miljarder USD år 2027 , som direkt driver en fortsatt efterfrågan på avancerad sekundär beläggningsutrustning med hög genomströmning och jämn kvalitet.

Underhåll och operativa bästa praxis

Korrekt underhåll av en sekundär beläggningsmaskin säkerställer konsekvent produktkvalitet och maximerar maskinens drifttid. Viktiga underhållsmetoder inkluderar:

Dagligt underhåll

• Rengör extruderingsmunstycket och spetsen från eventuell återstående polymer efter varje produktionskörning
• Kontrollera och fyll på behållaren för gelfyllningsmedel
• Verifiera kylvattenflödet och temperaturen i varje trågzon
• Inspektera OD-mätarens kalibrering med referensstandarder

Periodiskt underhåll (månadsvis/kvartalsvis)

• Ta isär och rengör extruderskruven och cylindern noggrant med spolmassa
• Inspektera skruvgängor och cylinderhål för slitage; byt ut när spelrummet överstiger 0,15 mm
• Smörj kapstan-lager och avdragsdrivkedja enligt tillverkarens specifikationer
• Kalibrera om spänningsregulatorer och verifiera PLC-kontrollparametrar mot originalinställningar

Operatörer bör också genomföra en fullständig processrevision när råmaterialpartier ändras, eftersom även mindre variationer i PBT-pelletsviskositet (MFI — Melt Flow Index) kan kräva justeringar av temperaturprofiler och skruvhastighet för att bibehålla rörets dimensionsstabilitet.
