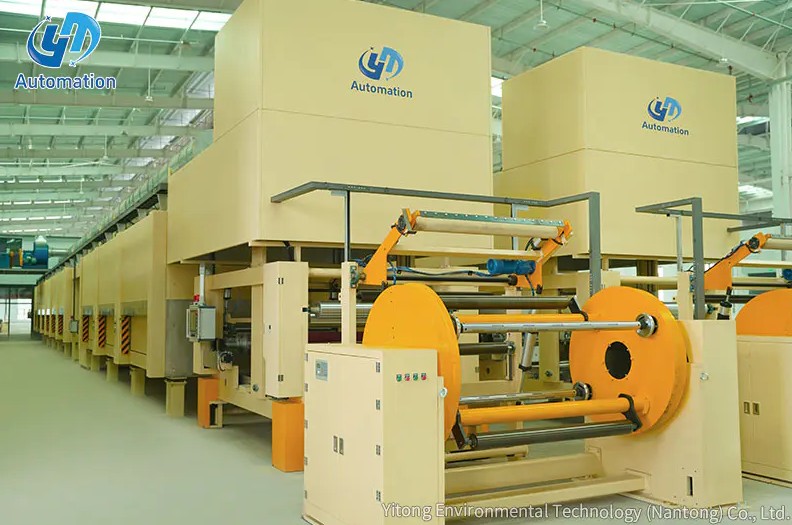

Hur väljer man rätt roterande avrullare?

Att välja rätt Roterande avrullare handlar om att dimensionera tre saker korrekt mot dina faktiska produktionskrav: den maximala valsdiametern och vikten som din maskin behöver hantera, spänningskontrollmetoden som är anpassad till ditt material, och om din linjehastighet motiverar en enda stationsdrift eller en revolverkonfiguration med flygande skarvkapacitet. Teknisk vägledning om specifikationen för roterande avrullare bekräftar att maskiner vanligtvis är byggda för att hantera rulldiametrar från 400 mm upp till 2 500 mm och rullvikter från 50 kg till över 5 000 kg , med linjehastigheter från 10 meter per minut i långsamt precisionsarbete upp till 800 eller mer meter per minut i höghastighetspappers- och filmproduktion, vilket innebär att ange fel parametrar i endera riktningen leder till en underdimensionerad maskin som flaskhalsar produktionen eller en överdimensionerad maskin som tillför onödiga kostnader.

Börja med rullens storlek och vikt, inte maskinpris

Det enskilt vanligaste specifikationsmisstaget är att välja en roterande avrullare baserat på katalogpris innan man bekräftar att den fysiskt kan hantera din tyngsta och största rulle. Tekniska specifikationer visar att en moderrulle kan väga allt från 50 kg för smala, lätta material upp till flera ton för breda pappers- eller kartongrullar, och maskinens ram och rullestöd måste klassificeras därefter. Kraftiga ramar byggda av höghållfast konstruktionsstål krävs specifikt för de största valsarna, eftersom ramavböjning under belastning direkt orsakar spänningsvariationer och spårningsfel längre ner i linjen. Att först få rätt rulldiameter och viktkapacitet förhindrar ett scenario där resten av maskinens spännings- och styrsystem fungerar bra på papper men inte faktiskt kan stödja ditt material i praktiken.

Att välja rätt spänningskontrollmetod

Spänningskontroll är det tekniskt viktigaste delsystemet att få rätt, eftersom det avgör hur konsekvent avrullaren bibehåller inställd spänning när valsdiametern krymper från full till tom. Flera metoder används beroende på hastighet och precisionskrav, var och en lämpad för olika applikationstyper.

Jämförda spänningskontrollalternativ

Enkel station eller torn: Matchande konfiguration till linjehastighet

Valet mellan en enda stationsavrullare och en revolverkonfiguration bör styras av hur mycket din produktionslinje förlorar när den stannar för ett rullbyte, inte bara av budget. En enstaka stationsavrullare rymmer en rulle i taget och kräver att linan stannar, den tomma kärnan tas bort och en ny rulle gängas innan produktionen återupptas, vilket gör den lämplig för linjer med långsammare hastighet, korta produktionskörningar eller ömtåliga material som är olämpliga för flygande skarvning. En revolveravrullare håller istället två eller flera rullpositioner, förbereder nästa rull på standby medan den aktiva rullen körs, roterar sedan i läge och skarvar automatiskt när den aktiva rullen närmar sig utmattning.

Zero Speed vs Flying Splice

Inom revolverkonfigurationer stoppar skarvning med noll hastighet banan vid skarvningspunkten medan linan fortsätter att löpa från en ackumulator, medan flygande skarvning förenar den nya rullen med full löphastighet med hjälp av självhäftande flikar. Flygande skarvsystem anses väsentliga i höghastighetspapper, film och flexibla förpackningslinjer där varje stopp producerar skrot och stör nedströmsprocesser som inte kan tolerera avbrott, medan nollhastighetsskarvning förblir ett praktiskt, billigare alternativ för linjer med måttlig hastighet med tillräcklig ackumulatorbuffertkapacitet.

Matcha webbguidningsprecision till din applikation

Kraven på webbguidning varierar avsevärt beroende på bransch, och att välja en avrullare utan tillräcklig styrprecision för ditt material kan tyst undergräva nedströms produktkvalitet även när spänningskontrollen fungerar bra. Kantsensorer som använder ultraljuds-, optisk- eller kontrastavkänningsteknik specificeras vanligtvis för att detektera webbposition med en noggrannhet av plus eller minus 0,1 till 0,5 mm , vilket betyder mest i applikationer som etikettutskrift och konvertering, där kraven på kant till kant registreringsnoggrannhet kan vara så snäva som plus eller minus 0,1 till 0,2 mm. Tillämpningar som arbetar med töjbara material, såsom fibertyg, kräver skonsammare spänning och styrning för att undvika att materialet deformeras, medan styva material som papper eller kartong tål en bredare styrtolerans utan kvalitetsproblem.

Specifikationschecklista innan du köper

Tänk på det material du faktiskt kör

Olika branscher ställer mycket olika krav på samma roterande avrullningsfunktion, varför samma maskinplattform sällan passar perfekt för varje applikation utan justering. Tillverkning av papper och mjukpapper involverar vanligtvis de tyngsta rullarna, ibland över 2 500 mm i diameter, vilket kräver kraftig ramkonstruktion och kontroll av högt vridmoment. Flexibla förpackningsapplikationer kräver exakt spänningskontroll speciellt för att förhindra filmsträckning som skulle orsaka registreringsfel vid flerfärgstryck. Batteri- och elektroniktillverkning representerar den mest krävande delen av spektrumet, som ofta kräver spänningskontroll inom plus eller minus 1 newton och kontamineringsfri hantering för ultratunna, ömtåliga elektrodfolier och separatorfilmer. Genom att matcha specifikationen för din roterande avrullare till den faktiska känsligheten hos ditt material undviker du både underprestanda på ömtåliga underlag och onödiga överkostnader för precision som ditt material inte kräver.

Planera även för rullladdning och löpande underhåll

Urvalsbeslut bör inte stanna vid själva avrullningsfunktionen, eftersom hur en rulle laddas på maskinen och hur lätt systemet kan underhållas båda påverkar den totala ägandekostnaden. Rulllastningsmekanismer sträcker sig från enkla manuella lyftsystem till hydrauliska lyftbord och helautomatiska rullväxlare, med rätt val beroende på rullvikt, växlingsfrekvens och tillgängligt antal anställda. På underhållssidan bör köpare bekräfta förväntade serviceintervall före köpet, eftersom komponenter som magnetiska partikelbromsar vanligtvis kräver vätskebyte var 1 000 till 2 000 driftstimme, och lastcellskalibrering behöver i allmänhet verifieras på månadsbasis för att förhindra att spänningsdriften ackumuleras obemärkt över tiden.

Att välja rätt rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Roterande avrullare anpassat till din faktiska rullestorlek, materialkänslighet och hastighetskrav ger pålitlig, låg underhållsprestanda i flera år snarare än att bli en återkommande källa till spänningsproblem och oplanerade stillestånd.
