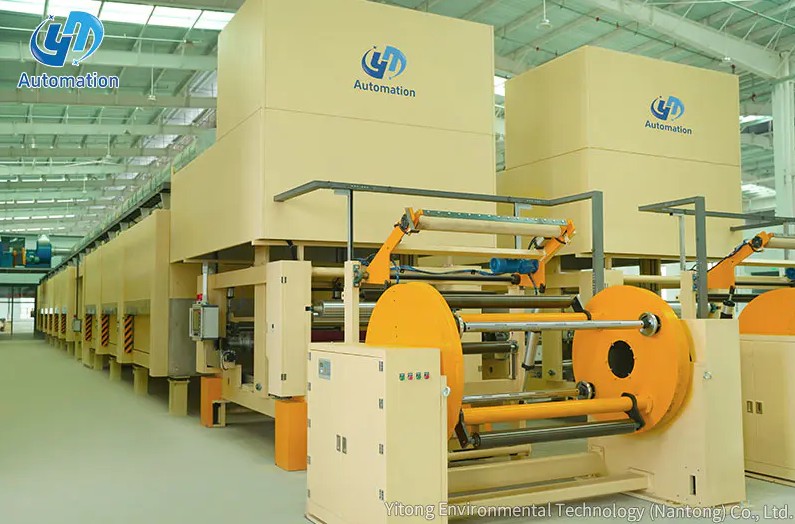

Vad är en roterande avrullare?

A roterande avrullare är en banhanteringsmaskin som kontinuerligt matar en rulle material - såsom papper, film, folie, tyg eller nonwoven - till en nedströms omvandlings-, tryck-, bestryknings- eller lamineringsprocess med kontrollerad hastighet och spänning. Den roterar föräldrarullen när materialet förbrukas, vilket bibehåller en jämn, konsekvent banmatning utan avbrott. Till skillnad från manuella eller statiska avrullningsställ, integrerar en roterande avrullare aktiv spänningskontroll och, i automatiserade konfigurationer, skarvnings- eller rullbyte som gör att produktionen kan fortsätta oavbrutet när en rulle är slut. Det är en grundläggande utrustning i varje tillverkningslinje för kontinuerlig webb.

Kärnfunktion: Vad en roterande avrullare gör i en produktionslinje

I alla webbaserade tillverkningsprocesser - oavsett om det är tryckning, skärning, laminering, beläggning, prägling eller omvandling - kommer råmaterialet som en lindad rulle. Den roterande avrullarens uppgift är att översätta den lindade rullen till en rörlig platt bana som rör sig med rätt hastighet och spänning in i maskinens bearbetningssektion.

De tre kärnfunktionerna som en roterande avrullare utför är:

• Rullrotation: Avrullaren håller och roterar föräldrarullen och matar ut material i den hastighet som krävs av nedströmsprocessen - oavsett om det är några meter per minut för långsamt precisionsarbete eller 300–800 meter per minut i höghastighetspappers- eller filmproduktion.
• Spänningskontroll: När valsdiametern minskar från full till tom ändras rotationströgheten kontinuerligt. Utan kompensation skulle banspänningen öka progressivt när rullen krymper. Spänningskontrollsystemet justerar automatiskt broms- eller drivkraften för att bibehålla den inställda spänningsnivån genom hela rullens användbara diameter.
• Webbjustering: Många roterande avrullare inkluderar ett lateralt banstyrningssystem som korrigerar banans position från sida till sida när den lindas av, vilket kompenserar för rulllindningsoregelbundenheter och förhindrar banan från att driva ut ur maskinens bearbetningsbana.

Strukturella komponenter i en roterande avrullare

En roterande avrullare är sammansatt av flera integrerade delsystem, som vart och ett bidrar till en stabil, konsekvent webbleverans. Att förstå dessa komponenter hjälper operatörer och ingenjörer att specificera, driftsätta och underhålla utrustningen korrekt.

Maskinram och rullstöd

Ramen är den strukturella grunden för avrullaren och stöder hela vikten av en laddad förälderrulle - som kan sträcka sig från 200 kg till flera ton beroende på materialbredd och rulldiameter. Kraftiga ramar är tillverkade av höghållfast stålplåt (som A3-konstruktionsstål) svetsad till en styv lådsektion eller portalstruktur. Styvhet är kritisk: ramavböjning under belastning skulle ändra geometrin på banbanan och orsaka spänningsvariationer och spårningsfel.

Rullstödet – även kallat avrullningsaxeln eller dornenheten – håller kärnan av moderrullen och överför rotationskraft till den. Stöd av säkerhetsklämtyp säkrar rullkärnan ordentligt under höghastighetsrotation, vilket förhindrar axiell eller radiell glidning som kan få rullen att falla eller banan att gå sönder. A Φ76 mm rullfrigöringsaxel är en vanlig standardstorlek för pappers- och filmavlindningstillämpningar, som matchar den 76 mm (3-tum) papperskärnan som ofta används inom konverteringsindustrin. Expanderande chuckar eller pneumatiska spännhylsor greppar kärnan från insidan, vilket möjliggör snabba och säkra rullbyten.

Spänningskontrollsystem

Spänningskontrollsystemet är det mest tekniskt sofistikerade delsystemet i den roterande avrullaren. Dess syfte är att automatiskt bibehålla banan på en förinställd spänningsnivå oavsett förändringar i valsdiameter, linjehastighet eller processacceleration och retardation.

Spänningskontroll uppnås genom en eller en kombination av följande tillvägagångssätt:

• Magnetisk partikelbroms: En bromsanordning av slirtyp monterad på avrullningsaxeln. Bromsen anbringar ett kontrollerat retarderande vridmoment för att motstå fri rotation av rullen. När valsdiametern minskar ökar styrenheten bromsvridmomentet för att bibehålla konstant banspänning. Magnetiska partikelbromsar ger smidig, steglös spänningsjustering och används ofta i lätta till medelstora avrullningsapplikationer.
• Servomotordrift: I motordrivna avrullningskonfigurationer driver en servomotor avrullningsaxeln i avlindningsriktningen och kontrollerar aktivt vridmomentet och därmed spänningen. Servodrivna system reagerar snabbare på spänningsstörningar och används i höghastighets, precisionskänsliga applikationer som flexibel elektronik och läkemedelsförpackningar.
• Lastcell (kraftgivare) feedback: Lastceller monterade på en dansrulle eller på fasta tomgångsrullar mäter den faktiska banspänningen i realtid. Spänningssignalen matas tillbaka till broms- eller drivkontrollen, som justerar vridmomentet för att bibehålla börvärdet. Lastcellssystem uppnår spänningskontrollnoggrannhet ±1–3 % av börvärdet under stabila förhållanden.
• Dancer rullsystem: En viktad eller pneumatiskt belastad friflytande rulle vilar på banan mellan avrullningen och det första nedströmsnypet. Dansarpositionen speglar balansen mellan materialtillgång och processefterfrågan. En positionssensor övervakar dansarens plats och signalerar spänningsregulatorn att påskynda eller sakta ner avvecklingen i enlighet med detta, vilket ger en inneboende lågfrekvent spänningsbuffring.

Webbguidesystem

Föräldrarullar lindas aldrig med perfekt sidolikformighet - kantvandring, kärnteleskopering och materialbreddsvariationer gör att banan glider i sidled när den rullas av. Ett banstyrningssystem korrigerar detta genom att känna av banans kant eller mittlinjeposition och flytta avrullningsstativet eller en styrrulle för att återcentrera banan. Kantsensorer som använder ultraljud, optisk eller kontrastavkännande teknologi detekterar webbposition med en noggrannhet av ±0,1–0,5 mm , drivande ställdon som bibehåller registrering under hela rullen.

Rullladdningsmekanism

Att lasta en tung förälderrulle på avrullningsaxeln säkert och snabbt är ett kritiskt operativt krav. Rulllastningsmekanismer sträcker sig från enkla manuella lyftsystem med lyftfästen på ramen, genom hydrauliska eller elektriska lyftbord som höjer rullen till axelhöjd utan manuella lyft, till helautomatiska rullväxlare som plockar upp nya rullar från golvvaggor och placerar dem på axeln under maskinkontroll. Valet av lastmekanism beror på rullens vikt, växlingsfrekvens och tillgängligt antal anställda.

Typer av roterande avrullare: Enkelstation kontra tornkonfigurationer

Roterande avrullare finns tillgängliga i två grundläggande konfigurationer som skiljer sig åt i deras tillvägagångssätt för rullbyte — övergången från en utmattad rulle till nästa.

Enstationsavrullare (enkelposition).

Den enklaste konfigurationen rymmer en rulle i taget. När rullen är slut måste linan stanna, den tomma kärnan tas bort, en ny rulle laddas och banan träs manuellt eller halvautomatiskt genom maskinen innan produktionen återupptas. Enstationsavrullare är lägre i kostnad, enklare att underhålla och lämpliga för operationer där rullbytestid är acceptabel i förhållande till produktionskörningens längd - vanligtvis i linjer med långsammare hastighet, kortvarig konvertering eller material som är för ömtåliga för flygande skarvning.

Turret (Duplex eller Multispool) Avrullare

En tornavrullare håller två eller flera rollpositioner på en roterande arm eller karusell. Medan den aktiva rullen rullas av är nästa rulle förladdad och förberedd i en standby-position. När den aktiva rullen närmar sig utmattning, roterar tornet för att föra den nya rullen till det aktiva läget och en automatisk eller halvautomatisk skarv görs – som förenar den utgående banans bakkant med den nya rullens framkant utan att stoppa linan.

Tornavrullare aktiveras nollhastighetsskarvning (banan stoppas kort vid skarvningspunkten medan linan går från en ackumulator) eller flygande skarvning (skarven görs vid full hastighet med hjälp av självhäftande flikar på den nya rullkärnan). Flygande skarvtornavrullare är väsentliga i höghastighetspapper, film och flexibla förpackningslinjer där varje stopp producerar skrot och stör nedströmsprocesser som inte kan tolerera avbrott.

Viktiga tekniska specifikationer för en roterande avrullare

När du anger en roterande avrullare för en viss applikation måste följande parametrar definieras för att säkerställa att maskinen är korrekt dimensionerad och konfigurerad:

Branscher och tillämpningar där roterande avrullare är väsentliga

Roterande avrullare finns där en lindad materialrulle är utgångspunkten för en kontinuerlig tillverknings- eller omvandlingsprocess. Utbudet av branscher och specifika applikationer är brett:

• Tillverkning av papper och mjukpapper: Avrullning av föräldrapappersrullar för skärning, arkning, tryckning, bestrykning, laminering och mjukpappersomvandling. Förälderrullar av papper kan väga flera ton och överstiga 2 500 mm i diameter, vilket kräver kraftig ramkonstruktion och spänningskontroll med högt vridmoment.
• Flexibel förpackning: Mata in plastfilm, aluminiumfolie, papper och laminatbanor i påsmaskiner, form-fyll-förseglingslinjer och bestrykningsstationer. Flexibla förpackningslinjer kräver exakt spänningskontroll för att förhindra filmsträckning som skulle orsaka registreringsfel vid flerfärgstryck.
• Etikettutskrift och konvertering: Rulla av etikettpapper, release liner och tryckta etikettbanor till etikettpress och efterbehandlingslinjer. Höghastighetsetikettkonvertering kräver snabb spänningskontroll och exakt banstyrning för kant-till-kant registreringsnoggrannhet av ±0,1–0,2 mm .
• Nonwoven och textiltillverkning: Matning av spunbond, smältblåsta och vävda tygrullar till laminerings-, skär- och omvandlingslinjer för hygienprodukter, medicinska textilier och geotextilier. Fibertyger är töjbara och kräver skonsam spänningskontroll för att förhindra distorsion.
• Batteri- och elektroniktillverkning: Avlindning av elektrodfolier, separatorer och strömavskiljarrullar för montering av litiumjonbattericeller. Dessa ultratunna, ömtåliga material kräver exceptionellt exakt spänningskontroll - ofta inuti ±1 N — och kontamineringsfri hantering.
• Wellpapp och kartong: De enkla och dubbla baksidorna i en wellpapplinje använder roterande avrullare för att mata linerboard och räfflade mediumrullar med hög hastighet och konsekvent spänning för att bibehålla tjockleken och bindningskvaliteten i den färdiga kartongen.

Roterande avrullare vs. Statiskt avrullningsställ: Viktiga skillnader

Ett statiskt avrullningsställ – den enklaste formen av rullhållare – stöder rullen på en axel och låter den rotera fritt när banan dras av med en nedströmsdrivning. Även om det är tillräckligt för applikationer med mycket långsam hastighet eller låg spänning, ger ett statiskt stativ ingen spänningskontroll och är olämpligt för alla processer som kräver konsekvent banspänning, kontrollerad retardation eller höghastighetsdrift.

Vanliga problem vid rotaryavveckling och hur man förhindrar dem

Prestandaproblem med roterande avrullare spåras vanligtvis tillbaka till en liten uppsättning återkommande orsaker. Att åtgärda dessa proaktivt genom maskininstallation och underhåll förhindrar majoriteten av webbbrott, spänningsstörningar och registreringsfel i nedströmsprocesser.

Spänningsvariation och webbavbrott

Spänningspikar under acceleration eller retardation, och progressiv spänningsökning när valsdiametern minskar, är de primära orsakerna till banbrott. Förebyggande åtgärder inkluderar att verifiera att spänningskontrollsystemets koniska spänningskompensation är korrekt kalibrerad för materialets modul, att kontrollera att dansrullens lufttryck eller lastcellsnollställning är inom specifikationen och att bekräfta att bromsen eller drivningen reagerar inom den erforderliga tidskonstanten för den linjehastighet som används.

Web Drift och Edge Skador

Lateral banavdrift gör att kanterna kommer i kontakt med maskinstrukturen, vilket orsakar kantskador, dammbildning och registreringsfel. Banstyrningssystem kräver sensorkalibreringskontroller vid varje rullbyte för att bekräfta att styrreferenspunkten matchar den faktiska erforderliga banans mittlinje eller kantposition. Rullexcentricitet – där rullkärnan inte är koncentrisk med den lindade rullens OD – producerar en periodisk lateral oscillation som kan överskrida banstyrningens korrigeringsbandbredd, vilket orsakar intermittent drift som styrningen inte helt kan undertrycka.

Rullbelastningsskada

Felaktig rullbelastning – särskilt rullar som är lastade utanför centrum eller med chucken inte helt inkopplad – orsakar axelavböjning under belastning, ojämn spänningsfördelning över banans bredd och potentiellt rullfall vid hastighet. Stöd av säkerhetsklämtyp med positiv inkopplingsbekräftelse (såsom en närhetssensor som verifierar chuckförlängningen) minskar denna risk avsevärt i höghastighetsproduktionsmiljöer.

Rutinunderhåll för pålitlig roterande avrullningsprestanda

Roterande avrullare är mekaniskt robusta men kräver regelbundet underhåll för att upprätthålla exakt spänningskontroll och banstyrningsprestanda under hela livslängden.

1. Bromsar och magnetiska partikelbromsar: Magnetiska partikelbromsar kräver vätskebyte varje 1 000–2 000 drifttimmar eller vid tillverkarens angivna intervall. Nedbruten bromsvätska ger inkonsekvent vridmoment som direkt orsakar spänningsvariationer.
2. Lastcellskalibrering: Verifiera lastcellsnoll- och spankalibrering månadsvis eller med den frekvens som anges i maskindokumentationen. Kalibreringsdrift i lastceller ger en systematisk spänningsförskjutning som ackumuleras över tiden.
3. Inspektion av chuck och expanderande dorn: Inspektera chucksegment och manövermekanismer för slitage, skåror och föroreningar kvartalsvis. Slitna chucksegment minskar greppkraften på kärnan, vilket ökar risken för att kärnan glider i hastighet.
4. Lagerinspektion och smörjning: Avrullningsaxellager bär höga radiella och axiella belastningar från stor rullvikt och banspänning. Smörj med det angivna intervallet och byt ut vid första tecken på buller, vibrationer eller ökad driftstemperatur - vanligtvis över 70°C på lagerhusets utsida under löpning.
5. Webbguide sensorrengöring: Kant- och linjesensorer samlar in damm och materialavlagringar som försämrar avkänningsnoggrannheten. Rengör sensorytorna vid varje rullbyte och verifiera styrsystemets korrigeringssvar med en testoffset för att bekräfta full funktion.
6. Inspektion av ram och fästelement: Inspektera konstruktionssvetsar och monteringsfästen årligen för utmattningssprickor — särskilt vid områden med hög påfrestning som rullstödets monteringspunkter där dynamisk rullvikt och spänningsbelastningar överförs till ramkonstruktionen.
